?產品

●所需氣源流量僅為同類產品的70%～80%，運行成本最低；

●系統設計合理，運行可靠，使用安全；

●設備啟動快，在開機30分鐘后即可供氣。

?設備系統功能

●氣動、電動閥門切換由可編程序控制器自動控制；

●氮氣純度、流量在線監測；

●不合格氮氣聲光報警；

●不合格氮氣長時報警自動停機功能；

●分子篩自動壓緊；

●氮氣純度不合格，氮氣自動放空（選配）；

●預留壓力、純度、流量信號端口與用戶DCS系統相連（選配）；

●負荷適應功能（選配）；

●設備故障、停電、供氣不足備用氮氣自動補充、自動切換系統（選配）。

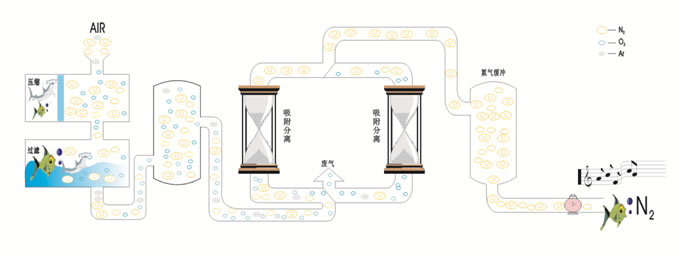

?系統流程簡易圖

制氮裝置由壓縮空氣凈化系統、空氣儲罐、PSA氧氮分離系統、氮氣緩沖系統、電氣控制系統組成。

以第一機組為例流程簡要說明：

空氣壓縮機輸出的壓縮空氣經進氣閥進入氣水分離器除掉99%的液態水后進入管道過濾器濾除＞3μm的微粒及部分水分，再進入冷凍干燥機強制冷卻到3℃左右，空氣中的水蒸汽凝結成液態水，通過分水過濾器過濾并分離，由自動排污閥排出，使壓縮空氣的常壓露點低于-20℃，然后經精過濾器和超精過濾器過濾除水、油，最后經活性碳除油器深度除油，從而得到潔凈的壓縮空氣。

潔凈的壓縮空氣經截止閥進入空氣儲罐，壓縮空氣從空氣儲罐出來分為二路：

第一路經節流閥通過管道式氣動閥的開啟，以一定的壓力和時間間隔，交替進入吸附塔A或B內，其中直徑較小的氧分子被碳分子篩優先吸附，直徑較大的氮分子則通過吸附塔的上部流出，經過管道氣動閥和節流閥進入氮氣緩沖罐中以備輸出。當一只吸附塔A或B處于進氣吸附產氮過程時，另一只吸附塔B或A則處于排氣解吸再生過程，排氣解吸再生就是通過管道式氣動閥的開啟，將碳分子篩所吸附的富氧氣體通過消聲器迅速排入大氣中，從而使碳分子篩獲得再生。這樣兩只吸附塔在不斷交替吸附與解吸過程中輸出氮氣。在吸附與再生之間有一個短暫的均壓過程，就是通過開啟管道式氣動閥，使兩只吸附塔壓力均衡，稱之為均壓。節流閥用來控制回氮沖洗吸附塔的流量。

第二路經球閥和氣源三聯件輸入到電控柜內，為電磁閥驅動管道氣動閥的啟閉提供動力源。

吸附塔制取的氮氣首先貯存在氮氣緩沖罐內，經過粉塵過濾器除塵后，由調壓閥調節到設定壓力，再通過節流閥調節到設定流量后輸出，同時通過氮氣分析儀、流量計、壓力傳感器對氮氣的純度、流量、壓力進行檢測。

空氣儲罐、氮氣緩沖罐、均設有安全閥，當系統超壓時便放空泄壓，以保障設備的安全性。
